Herkunftsort:
Vorlage
Markenname:
Intel/Altera
Modellnummer:

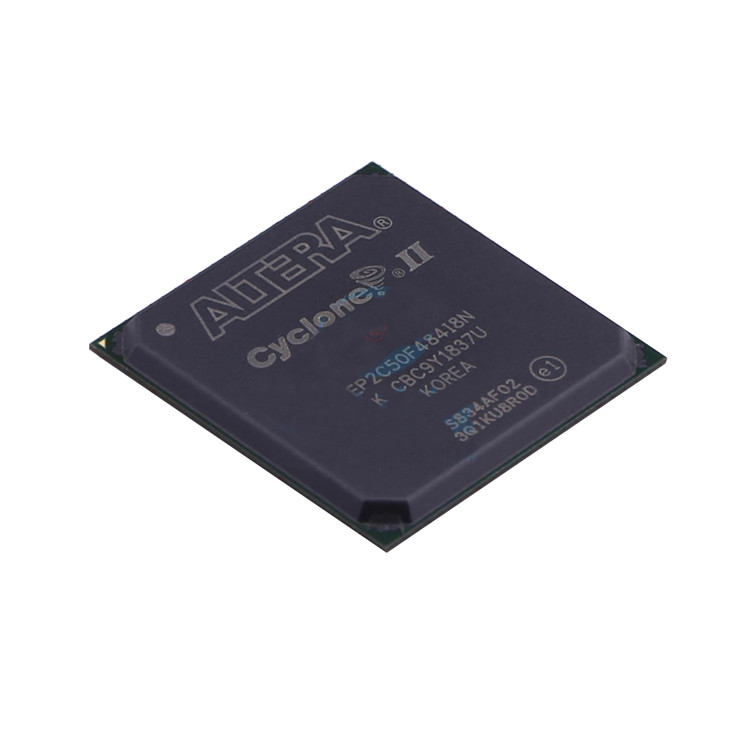

EP2C50F484I8N
treten Sie mit uns in Verbindung
Produkt-technische Spezifikationen | |
EU RoHS | Konform |
ECCN (US) | 3A991d. |
Teil-Status | Unbestätigt |
HTS | 8542.39.00.01 |
SVHC | Ja |
SVHC übersteigt Schwelle | Ja |
Automobil | Nein |
PPAP | Nein |
Familienname | Cyclone® II |
Verfahrenstechnik | 90nm |
Benutzer I/Os | 294 |
Zahl von Input-/Outputbanken | 8 |
Betriebsstoff-Spannung (V) | 1,2 |
Schieberegister | Verwenden Sie Gedächtnis |
Schaltelemente | 50528 |
Zahl von Multiplikatoren | 86 (18x18) |
Programm-Gedächtnis-Art | SRAM |
Eingebettetes Gedächtnis (Kbit) | 580,5 |
Gesamtzahl des Blockes RAM | 129 |
IP-Kern | Langsamer/hybrider Seriendecoder Viterbi-Compiler-,|V1 ColdFire|SpeedView ermöglichte JPEG-Kodierer (SVE-JPEG-E)|10 Gigabit Ethernet MAC|32/64-bit PCI-X Bus Haupt-/Zielschnittstelle Kern, 66/100/133Mhz |
Anbieter-Name | Altera/Freescale/CAST, Inc./MorethanIP/PLDA |
Gerät-Logik-Einheiten | 50528 |
Zahl von globalen Uhren | 16 |
Gerätenummer von DLLs/PLLs | 4 |
Programmierbarkeit | Nein |
Reprogrammability-Unterstützung | Nein |
Kopierschutz | Nein |
Opr. Frequenz (MHZ) | 402,58 |
In-System-Programmierbarkeit | Ja |
Geschwindigkeits-Grad | 8 |
Differenziale Input-/Outputstandards | LVDS|PCI-X |
Unsymmetrische Input-/Outputstandards | LVDS|PCI-X |
Maximale Input-/Outputleistung | 640Mbps |
Externe Gedächtnis-Schnittstelle | DDR SDRAM|QDR II+SRAM |
Minimale Betriebsstoff-Spannung (V) | 1,15 |
Maximale Betriebsstoff-Spannung (V) | 1,25 |
Input-/Outputspannung (V) | 1,5|1,8|2,5|3,3 |
Minimale Betriebstemperatur (°C) | -40 |
Normalbetriebshöchsttemperatur (°C) | 100 |
Lieferanten-Temperatur-Grad | Industriell |
Handelsbezeichnung | Wirbelsturm |
Montage | Oberflächenberg |
Paket-Höhe | 2,2 (maximal) |
Paket-Breite | 23 |
Paket-Länge | 23 |
PWB änderte | 484 |

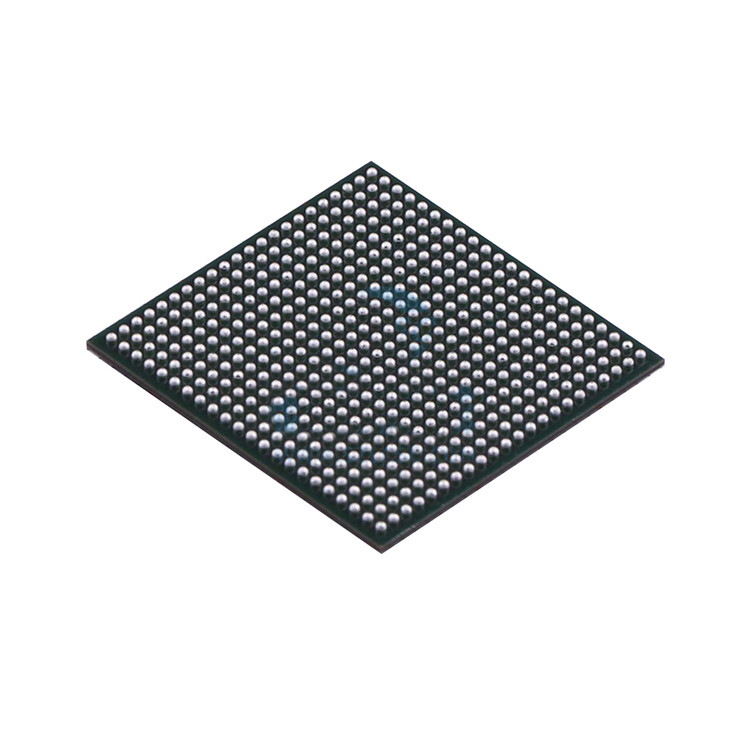

Standardpaket-Name | BGA |
Lieferanten-Paket | FBGA |
Pin Count | 484 |
Führungs-Form | Ball |
