Herkunftsort:
ursprünglich
Markenname:
TI
Modellnummer:
LMV358IDR
treten Sie mit uns in Verbindung

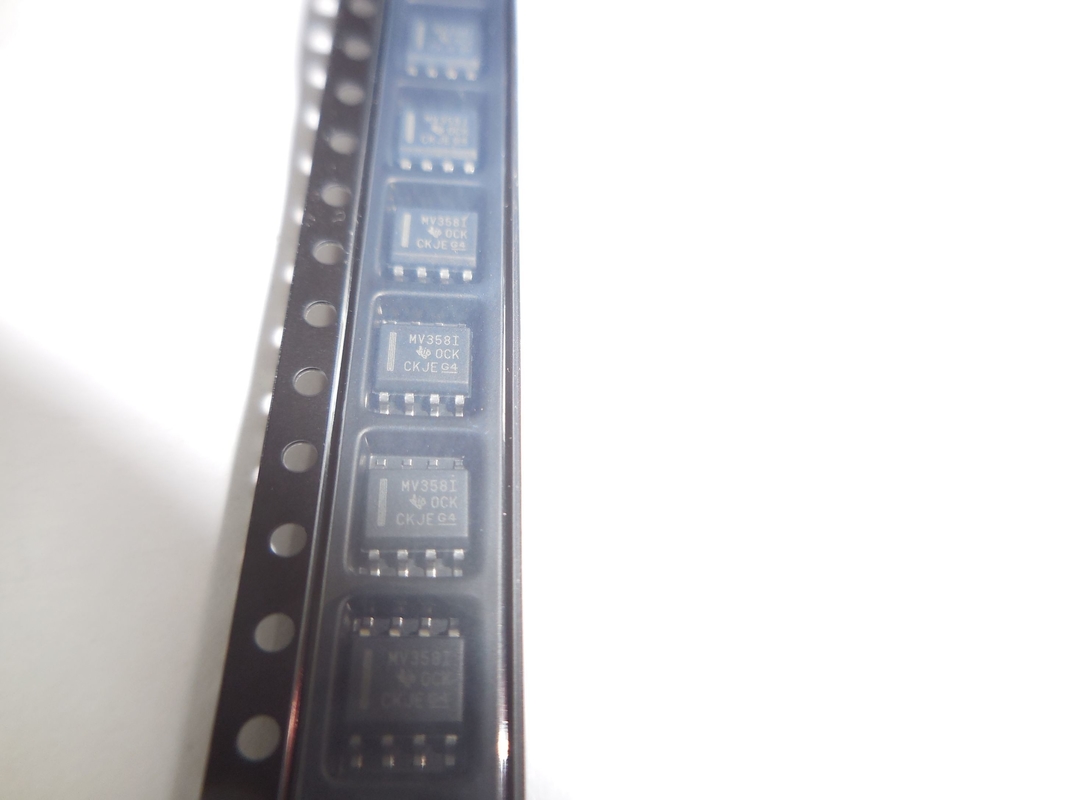

LMV358IDR ist eine Zweikanal-, Schwachstromintegrierte schaltung des Operationsverstärkers (OPampere) (IC) hergestellt von Texas Instruments. Es ist entworfen, um mit einer einzelnen Versorgungsspannung zu funktionieren und versieht Schiene-zuschieneninput- und Ertragschwingen mit einer Tiefinput-Ausgleichspannung.
Anwendungen:
Audioverstärker und Vorverstärker.
Sensor-Verstärker.
Signalformungsstromkreise.
Aktive Filter.
Spannung-kontrollierte Oszillatoren.
Eigenschaften:
Unabhängige OPverdoppelungampere in einem einzelnen Paket.
Breiter Eingangsspannungsbereich: 2.7V zu 5.5V.
Schiene-zu-Schieneninput- und -ertragschwingen.
Leistungsaufnahme der geringen Energie: 0,5 MA pro Kanal.
Hohes Gleichtaktunterdrückungsverhältnis (CMRR): DB 70.
Tief gab Offsetspannung ein: 1 Millivolt.
Einheit-Gewinnstall.
Esd-Schutz: 2 KV (Modell des menschlichen Körpers).
Parameter:
Eingangsspannungsbereich: 2.7V zu 5.5V.
Ausgangsspannungsstrecke: 0V bis VCC.
Betriebstemperaturbereich: -40°C zu 125°C.
Gewinnbandbreitenprodukt: 1 MHZ.
Anstiegsgeschwindigkeit: 0,5 V/μs.
Eingegebene Offsetspannung: 1 Millivolt.
Eingegebener Offsetstrom: Na 10.
Verpacken: SOIC-8.
| EU RoHS | Konform |
| ECCN (US) | EAR99 |
| Teil-Status | Aktiv |
| HTS | 8542.33.00.01 |
| SVHC | Ja |
| Automobil | Nein |
| PPAP | Nein |
| Art | Niederspannungs-Verstärker |
| Hersteller Type | Niederspannungs-Verstärker |
| Zahl von Kanälen pro Chip | 2 |
| Mit der Eisenbahn zu befördern Schiene | Schiene, zum des Ertrages mit der Eisenbahn zu befördern |
| Ertrag-Art | CMOS |
| Maximum gab Offsetspannung ein (Millivolt) | 7@5V |
| Minimale einzelne Versorgungs-Spannung (V) | 2,7 |
| Maximale einzelne Versorgungs-Spannung (V) | 5,5 |
| Maximum eingegebener Offsetstrom (MA) | 0.05@5V |
| Typischer eingegebener schräger Strom (MA) | 0.015@5V |
| Maximum eingegebener schräger Strom (MA) | 0.25@5V |
| Maximaler Versorgungs-Strom (MA) | 0.44@5V |
| Typischer Ausgangsstrom (MA) | 60 |
| Stromversorgungs-Art | Einzeln |
| Typische Anstiegsgeschwindigkeit (V/us) | 1@5V |
| Typische eingegebene Störspannungs-Dichte (nV/rtHz) | 39@5V |
| Typischer Spannungs-Gewinn (DB) | 100 |
| Typische Noninverting-Eingangsstrom-Geräusch-Dichte (pA/rtHz) | 0.21@5V |
| Minimales CMRR (DB) | 50 |
| Minimale CMRR-Strecke (DB) | 50 bis 60 |
| Typisches Gewinn-Bandbreiten-Produkt (MHZ) | 1 |
| Geschlossene Unterstützung | Nein |
| Minimale Betriebstemperatur (°C) | -40 |
| Normalbetriebshöchsttemperatur (°C) | 125 |
| Verpacken | Band und Spule |
| Montage | Oberflächenberg |
| Paket-Höhe | 1,5 (maximal) |
| Paket-Breite | 3,98 (maximal) |
| Paket-Länge | 5 (maximal) |
| PWB änderte | 8 |
| Standardpaket-Name | SO |
| Lieferanten-Paket | SOIC |
| Pin Count | 8 |
| Führungs-Form | Möve-Flügel |
