Herkunftsort:
ursprünglich
Markenname:
TI
Modellnummer:
LMV824MT/LMV824MTX
treten Sie mit uns in Verbindung
Das MV824MTX ist ein Vierwegsoperationsverstärker mit den folgenden Parametern:
Stromversorgungsspannungsbereich: 2.7V zu 5.5V
Normalerweise offener Verstärkungsfaktor: 40dB zu 80dB
Höchstleistung gegenwärtig: 20mA
Normalerweise offener Eingangswiderstand: 1M Ω
Betriebstemperaturbereich: -40 ° C bis 125 ° C
Dieses Gerät ist für Anwendungen wie Audioverstärkung, Sensoren und Signalübertragung passend. Verglichen mit LMV612MMX und LMV722MMX, hat LMV824MTX höhere Genauigkeit und mehr Verstärkerkanäle. Einige dieser Anwendungen und Schlussfolgerungen schließen ein:
Audioverstärkung: LMV824MTX ist für Audioverstärkerentwürfe passend, die hohen Gewinn und niedrige Verzerrung erfordern, die Leistung und die Tonqualität von Audiosystemen zu verbessern.
Sensor-Signalverstärkung: Dieser Verstärker kann kleine Sensor-Signale für einfachere Entdeckung und Analyse verstärken. Er kann, um die Signalausgabe zu verstärken durch den Verstärker auch verwendet werden.
Signalübertragung: LMV824MTX kann auch verwendet werden, um Signale von einem Stromkreis anderen überzumitteln, Signalstärke und -qualität zu erhöhen. Dieses kann helfen, Probleme wie störsignalisierendes Verhältnis in der Signalübertragung zu lösen.
Industrielle Automatisierung: LMV824MTX kann in der industriellen Automatisierung, wie messender Temperatur, Druck und gegenwärtiges auch verwendet werden.

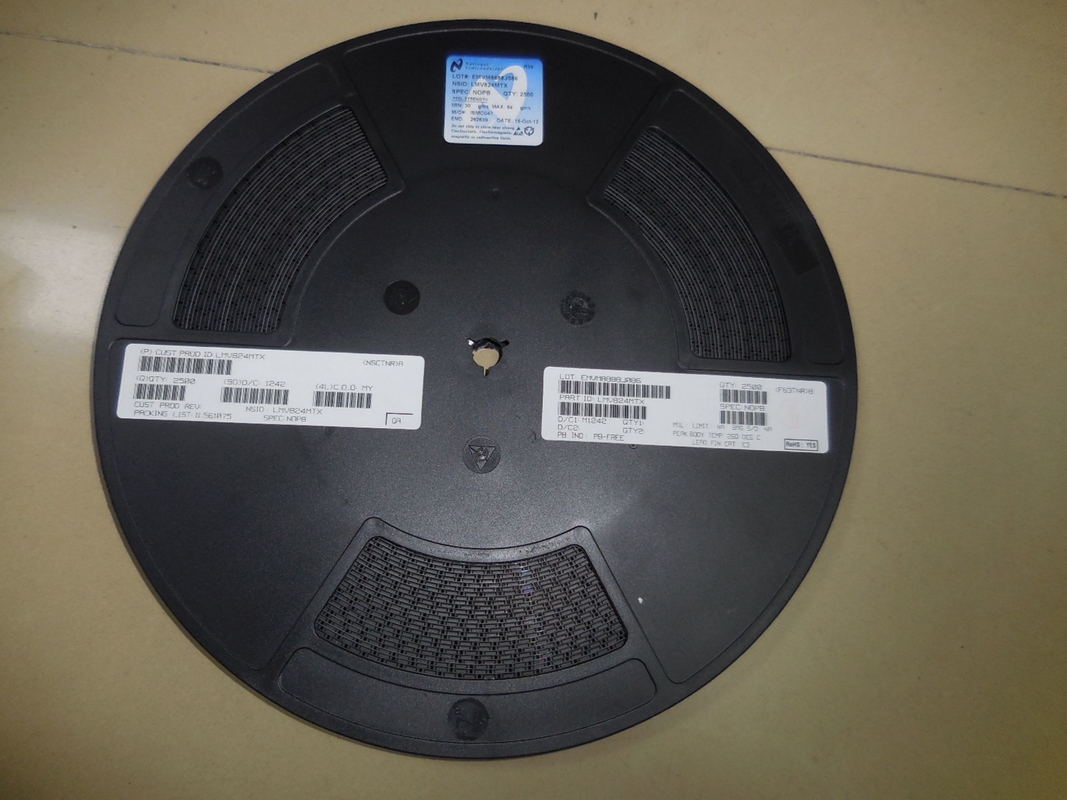

Das Verpacken von LMV824MTX ist TSSOP-14, mit einer Größe von 5mm x von 4.4mm, die für Anwendungen auf kleinen Leiterplatten sehr passend ist.
| EU RoHS | Nicht konform |
| ECCN (US) | EAR99 |
| Teil-Status | NRND |
| HTS | 8542.33.00.01 |
| SVHC | Ja |
| SVHC übersteigt Schwelle | Ja |
| Automobil | Nein |
| PPAP | Nein |
| Art | Niederspannungs-Verstärker |
| Hersteller Type | Niederspannungs-Verstärker |
| Zahl von Kanälen pro Chip | 4 |
| Mit der Eisenbahn zu befördern Schiene | Schiene, zum des Ertrages mit der Eisenbahn zu befördern |
| Maximum gab Offsetspannung ein (Millivolt) | 3.5@5V |
| Minimale einzelne Versorgungs-Spannung (V) | 2,5 |
| Maximale einzelne Versorgungs-Spannung (V) | 5,5 |
| Minimale Doppelversorgungs-Spannung (V) | 卤 1,25 |
| Maximale Doppelversorgungs-Spannung (V) | 卤 2,75 |
| Maximum eingegebener Offsetstrom (MA) | 0.03@5V |
| Typischer eingegebener schräger Strom (MA) | 0.04@5V |
| Maximum eingegebener schräger Strom (MA) | 0.1@5V |
| Maximaler Versorgungs-Strom (MA) | 1.3@5V |
| Typischer Ausgangsstrom (MA) | 45@5V |
| Stromversorgungs-Art | Einzeln|Doppel |
| Typische Anstiegsgeschwindigkeit (V/us) | 2@5V |
| Typische eingegebene Störspannungs-Dichte (nV/rtHz) | 24@5V |
| Eingegebener Offsetspannungs-Antrieb (uV/C) | 1 (Art) |
| Typischer Spannungs-Gewinn (DB) | 105 |
| Typische Noninverting-Eingangsstrom-Geräusch-Dichte (pA/rtHz) | 0.25@5V |
| Minimales PSRR (DB) | 75 |
| Minimales CMRR (DB) | 72 |
| Minimale CMRR-Strecke (DB) | 71 bis 75 |
| Typisches Gewinn-Bandbreiten-Produkt (MHZ) | 5,6 |
| Geschlossene Unterstützung | Nein |
| Minimale Betriebstemperatur (°C) | -40 |
| Normalbetriebshöchsttemperatur (°C) | 85 |
| Verpacken | Band und Spule |
| Montage | Oberflächenberg |
| Paket-Höhe | 1,05 (maximal) |
| Paket-Breite | 4,5 (maximal) |
| Paket-Länge | 5,1 (maximal) |
| PWB änderte | 14 |
| Standardpaket-Name | BESCHWICHTIGUNGSMITTEL |
| Lieferanten-Paket | TSSOP |
| Pin Count | 14 |
| Führungs-Form | Möve-Flügel |
