Herkunftsort:
Vorlage
Markenname:
INFINEON
Modellnummer:
IPD060N03LG
treten Sie mit uns in Verbindung
Anwendung:
Batterieschutzschaltung
DDC
Motorantrieb
Schlussfolgerung:
Niedriger Leitungswiderstand
Temperaturbeständigkeit und Zuverlässigkeit
Niedriger Ruhestrom im linearen Modus
Ausgerüstet mit Antirückpolaritätsschutz
Parameter:
Leitungswiderstand: 6 m Ω (Maximum)
Statischer Durchsickernstrom: 10 μ A (Grenzwert)
Statischer Durchsickernstrom: 100 μ A (Grenzwert)
Schwellenspannung: 2.5V
Maximale Ableitungsenergie: 180W
Betriebstemperatur: -55 ℃ ℃~175
Verpacken:

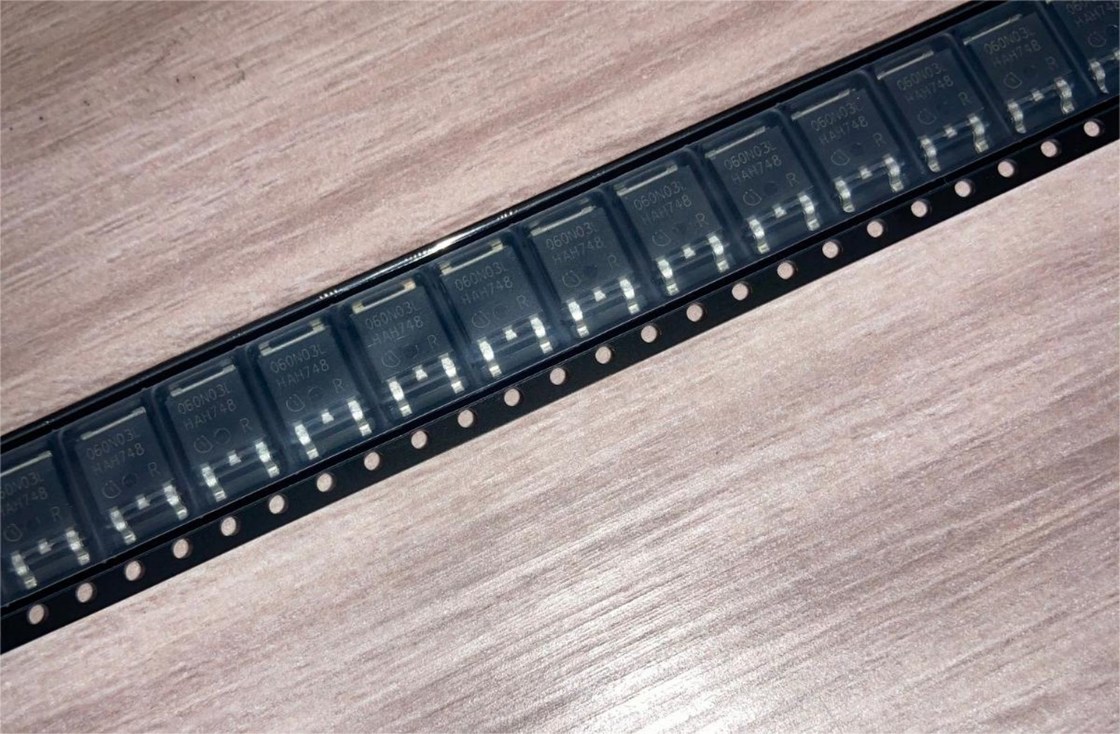

D2PAK (TO-252) Verpacken
| Produkt-technische Spezifikationen | |
| EU RoHS | Konform mit Befreiung |
| ECCN (US) | EAR99 |
| Teil-Status | Unbestätigt |
| SVHC | Ja |
| SVHC übersteigt Schwelle | Ja |
| Automobil | Nein |
| PPAP | Nein |
| Produkt-Kategorie | Energie MOSFET |
| Konfiguration | Einzeln |
| Verfahrenstechnik | OptiMOS |
| Kanal-Modus | Verbesserung |
| Kanaltyp | N |
| Zahl von Elementen pro Chip | 1 |
| Maximale Abfluss-Quellspannung (V) | 30 |
| Maximale Gate-Source-Spannung (V) | ±20 |
| Maximaler ununterbrochener Abfluss gegenwärtiges (a) | 50 |
| Maximaler Abfluss-Quellwiderstand (mOhm) | 6@10V |
| Typische Tor-Gebühr @ Vgs (nC) | 10.8@4.5V|22@10V |
| Typische Tor-Gebühr @ 10V (nC) | 22 |
| Typische eingegebene Kapazitanz @ Vds (PF) | 1700@15V |
| Höchstleistungs-Ableitung (mW) | 56000 |
| Typische Abfallzeit (ns) | 3 |
| Typische Anstiegszeit (ns) | 3 |
| Typische Abschaltverzögerungs-Zeit (ns) | 20 |
| Typische Einschaltverzögerungs-Zeit (ns) | 5 |
| Minimale Betriebstemperatur (°C) | -55 |
| Normalbetriebshöchsttemperatur (°C) | 175 |
| Verpacken | Band und Spule |
| Montage | Oberflächenberg |
| Paket-Höhe | 2,3 |
| Paket-Breite | 6,22 |
| Paket-Länge | 6,5 |
| PWB änderte | 2 |
| Vorsprung | Vorsprung |
| Standardpaket-Name | TO-252 |
| Lieferanten-Paket | DPAK |
| Pin Count | 3 |
| Vorsprung | Vorsprung |
| Standardpaket-Name | TO-252 |
| Lieferanten-Paket | DPAK |
| Pin Count | 3 |
| Lieferanten-Paket | DPAK |
| Pin Count | 3 |
| Führungs-Form | Möve-Flügel |
